ÁRAMKÖRTERVEZÉS:
Áramkörilapok tervezését ugyan végezheted kézzel
megrajzolva, de nagy segítségedre lehet egy megfelelő
Kapcsolásirajz és nyomtattot áramkör rajzoló programpáros.
A NET-en számtalan ilyen programrendszer megtalálható
ingyenes (free) , bemutató (limitált), valamint fizetős
változatban. A következő sorokban egy kicsit segítek
eligazodni a tervezéshez vezető úton.Remélem az
elkészült prototípus a gyakorlatban is használhatóbbá válik.

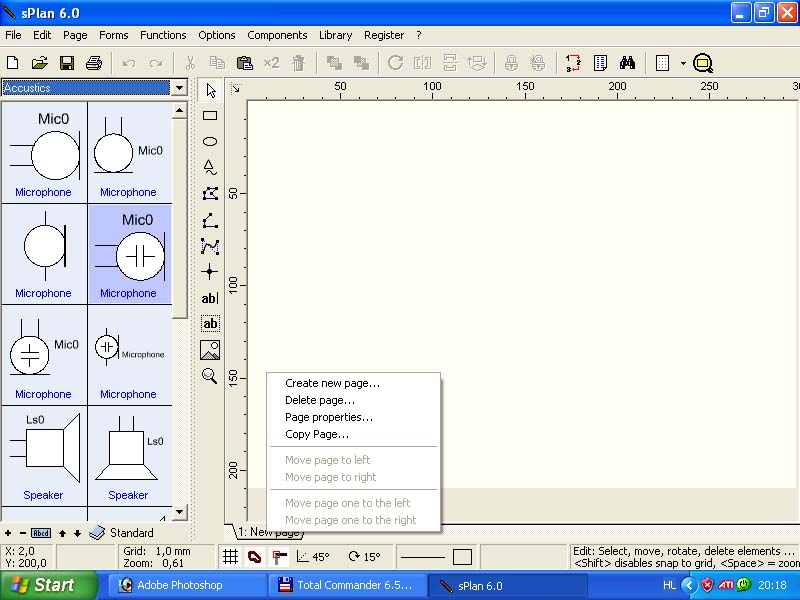

A képen egy egyszerűen kezelhető áramköri rajzoló
nyitóképe látható. Ez a közkedvelt Sprintlayout kapcsolási
rajz szerkesztő. Választhatsz más tervezőt is. izlés szerint ,
de én most ezen keresztül szeretném tisztázni a jó
eredmény érdekében, a feladat megértéséhez szükséges
alapfogalmakat.
Azonnal vágjunk bele! Nos akkor, miről is lenne szó?
|
1.Kapcsolási rajz tervezése:
Indítsd el a kapcsolási rajz programot : pl: SLPAN.EXE a mi esetünkben. Először egy uj lapot, (sheet ) kell nyítnod. Ez lesz a
rajzterület. Egyes programokban, mint itt, lehetőség van egyszerre több lapot is használni, és ezek csatolhatók is egy
munkamenetben. A kiválasztást a rajzlap szélén alul látható fülekre kattintással teheted meg. A Menüben számtalan hasznos
ismert vagy ismeretlen nevü parancsot találsz. Ezek közül itt csak a leglényegesebbeket ismertetem. A többit próbálgatsd,
majd előbb, utóbb rá fogsz jönni a jelentésükre. A helpek ( segítségek ) tanulmányozása is hasznos lehet!

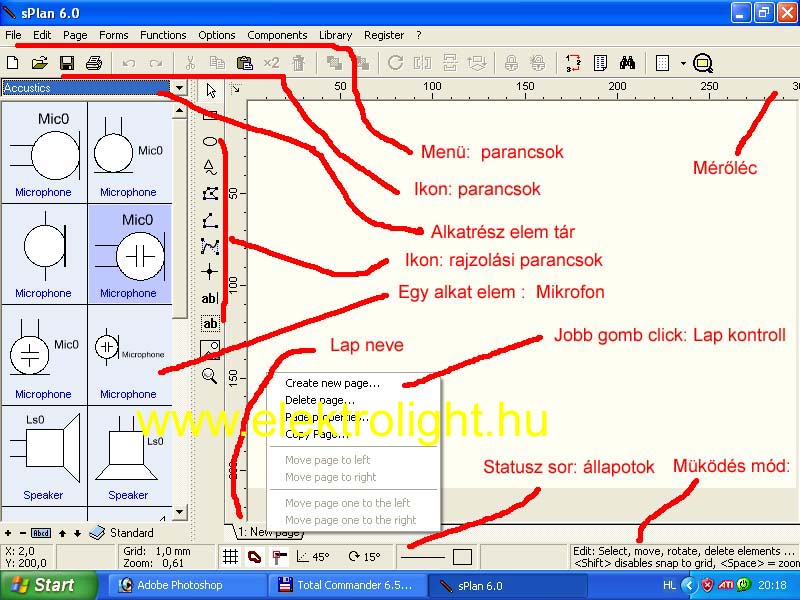

A lap tetején, a menüsor alatt, második sorban általában a legsűrűbben használt műveletek ikonjait láthatod. Ezekkel a rajzokat
elmentheted, előhívhatod, másolhatod, stb, a szövegszerkesztőknél is megszokott módon. Csak itt nem a betük , hanem a
kapcsolási elemek, a rajzegységek azok, amelyekre vonatkoznak. Ezek az objektumok össze is kapcsolhatók, illetve az
összecsatolásukat később meg is szüntetheted. Igy nem kell ugyanazt a műveletet egyesével elvégezni minden tagon,
azonnal az egész összekapcsolt csoportra végrehajtódnak. A két kis lakat az össze és szétkapcsolásra szolgál. A bal oldali
'Alkatrész elemtárat' egy lebillenő fülön állíthatod be a kiválasztott alkatrész csoportra. A területben az alkatrész szimbólumok
görgethetők. A kiválasztott szimbolumokat a húzdd és vidd technikával csak helyezd fel a lap megfelelő pontjára. Az 'ikon:
rajzolási parancsokkal' kovácsolhatod a leszórt elemeket egy kapcsolási rajzzá. Vezetékezheted, összekötési pontokat,
feiratokat helyezhetsz el. Az elkészült rajz, csak egy egyszerű kapcsolási rajz. Eőnye, nem tartalmaz semmiféle szabályrendszert.
A nagyobb tervezőkkel, ellentétben az a legegyszerűbb, ugyanakkor roppant kellemes is lehet esetenkén, hogy felrúgva
mindent konvenciót, te döntöd el mit is szeretnél lerajzolni segítségével.
A mérőléc mm ben és inc ben is használható. Váltás a rajz bal felső sarkában lévő jelen. A kép alatti sorban a rajzhoz és a
müködésmódhoz tartozó információkat láthatod. Használd a grid (rács) segítségét a pontos vonalvezetéshez.
Időnként ne felejtsd el menteni az aktuális állapotot, ez egy esetleges áramszünetkor még jól jöhet!

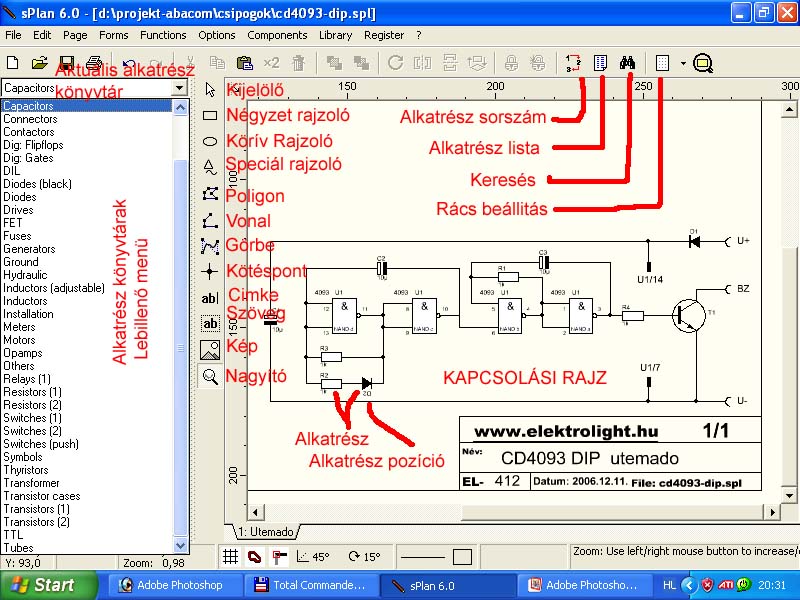

A képen egy ütemadó kapcsolási rajza látható. Ezt egy csipogóra kötve szaggatott hang hallható. A feliratozás müvelettel adj
minden akatrésznek saját poziciószámot. Használd az elektronikában megszokott előtagokat: Ellenállás R , Kondenzátor C,
Dióda D,Tranzisztor T, Integrált áramkör U, stb.. Minden alkatrésznek eltérő sorszáma kell legyen! Ennek majd a nyomtatott
áramkörök tervegyeztetésénél igen nagy szerepe lesz. A poziciószámok segítségével tudod majd azonosítani a kapcsolási rajzon
szereplő bármely alkatrész megfelelőjét a nyomtatott áramkörön. Jól láthatók a rajzon az azonos sorszámu IC-k. Ezek egy
tokban található kapuáramkörök, a kivezetéseik számozása külömbözteti meg őket. Nagyon fontos! A jobb alsó sarokban
elkülönített rész azonosítja a rajzot minden körülmények között. Legyen rajta a megnevezésen kívül feltétlen dátum,
esetleges módosításra vonatkozó bejegyzés, és természetesen a tervező azonosítója. Nem árt ha szerepel az is hogy a
rajz hány oldalas , és ez melyik oldala éppen. Én egy témaszámot is elhelyezek mindig rajta. Jé ez már a 412 . rajzom?
Nemsokára talán jubilálok! Az alkatrészek egy nagyobb rajzon pozíciójuk alapján is megkereshetők. A megfelelő paranccsal
a program segíti a gyors eligazodást. A rajz kicsinyíthető, nagyítható, valamint az eredmény papírra , képfilébe vihető.
Még képeket is beilleszthetsz a rajzaid közé.Ajánlom próbáld ki azt is, hogy létrehozol egy új alkatrész szimbólumot és
eltárolod az alkatrész könyvtáradba. Ehhez nyiss új csoportot. A variációk száma ezzel végtelenné válik.
Akár folyamatábrákat, vagy a hidraulika elemeket is megtervezheted. Jól sikerült dolgaidat ha akarod megküldheted nekem is ,
és ha tényleg jók a klub rovatban közszemlére tudom tenni neved említésével, mások okulására.
