1.  Ideiglenes próba áramkör:
A kapcsolási rajzon szereplõ áramköröket szeretnéd gyorsan kipróbálni?

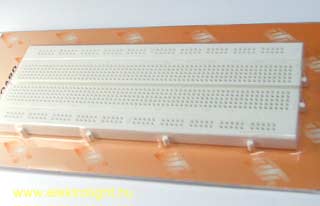

Ideális megoldás a próbapanel lehet számodra. Ehhez még forrasztópáka
sem kell, csak egyszerûen behelyezed az elektronikus alkatrészeket, és tömör
szigetelt vezetékkel összekötöd a megfelelõ pontokat. Az áramkör már
üzemkész is. Ha véletlenül elkötöttél valamit, vagy módosítani szeretnél,
egy-két vezeték árhelyezéssel megteheted. Ideális terep kiváncsi embereknek.
Használat elõtt nem árt feltérképezni a vezetõsávokat, és a lyukak belsõ
összeköttetéseit. Az IC-ket középre helyezd el , majd sávosan kereszt
 irányban két három kivezetéssel gazdálkodhatsz.
A szélsõ szigetek lehetnek táplálási pontok és a kivezetések.

2.  Raszteres próba áramkör:
A kapcsolási rajzon szereplõ áramköröket szeretnéd stabilabban kipróbálni?
Egy két áramkör megvalósításához nem biztos hogy érdemes hatalmas
tervezési munkát befektetni az áramkör elkészítésébe. Ilyenkor jöhet jól

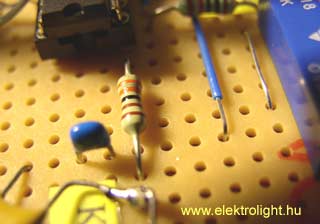

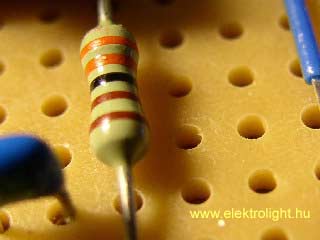

a raszter panel. Ez egy sávosan vagy pöttyösen kialakított áramköri lap,
amelyet minden forrpontban elõre kifúrtak. Tetszõlegesen huzalozható be
áramköreid elkészítéséhez. A lyukakba alkatrészeket és vezetékeket
tegyél, és a túlsó oldalon forraszd be õket! A vezetõket a pöttyök ónozott
összefolyatásával is alakíthatod! Ne feledd, a jó minõségû forrasztás alapvetõ:
Az elektromosság  egyik legfontosabb alapja a szoros kötés!

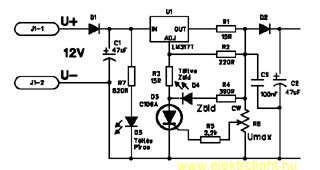

3.  Kapcsolási rajz:
A kapcsolási rajz áttekinthetõ formában ábrázolja az alkatrészeket és azok
összeköttetéseit. A rajzok általában a fokozatok, és a mûködési sorrend
követhetõsége szerinti sorrendben ábrázolják az áramutakat, itt nem nagyon
törõdnek az alkatrészek konkrét méretével, elhelyezkedésével. Az alkatrészek
méretarányos képe helyett, azok villamos egyenértékû szimbólumait
tartalmazzák. Az összekötõ vezetékek, a kivezetések (lábak) közötti vonalak.
Az összekötött vezetékek elágazását a forrasztást szimbolizáló
pöttyökket jelölik. Minden alkatrészt egyedi poziciószám jelöl. Két azonos
poziciószám, egy alkatrész több belsõ részelemét jelzi, de az egyértelmû
azonosíthatóság végett  A,B,C.. betüjellel megkülönböztetik a részleteket.

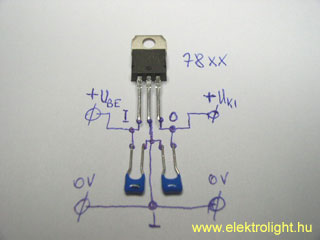

4.  Lengõ kapcsolási rajz:
A kapcsolási rajzon szereplõ áramköröket nem látod át elsõre magabiztosan?
Ez kezdõkkel, de még gyakorlottabb szakemberekkel is, néha elõfordul.
Nincs más teendõd, behelyettesíteni a kapcsolási rajzot. Ez az elsõ jó lépés
lehet a kivitelezéshez. Lengõbe is összerakhatod, (összeforraszthatod) õket,
de az nem eléggé idõtálló produktum. Ha nem vagy biztos a dolgodban,
egy két ellenõrzõ mérés erejéig mégis elfogadható módszer. Ha az eredmény
nem szimpatikus, szétbonthatod, és az alkatrészek, ha túlélték a kisérletet,
még újra felhasználhatók a következõkhöz. A módszer elõnye, hogy fejleszti a
térlátásod. Ne feledd csak a ponttal összejelölt vezetékkeresztezések vannak
 összeforrasztva, a jelöletlenek elszigetelve egymás felett, alatt haladnak el!

5. Raszter panel tervezése I. :
A raszter panel kötéseit  általában egy egyszerûbb áramkör megvalósításakor
nem szoktuk tervezni. Pedig ajánlatos, a késõbbi zûrzavart megelõzendõen,
egy ceruzás elõtervet készíteni! Ezen tüntesd fel az alkatrészeket felülnézeti
képben, sorszámozd fel  a bekötéseit , és tervezd be az összekötõ
vezetékeket. Egy bonyoltabb rajz esetében természetes az is, hogy csak
többszöri nekifutásra sikerül hibátlan rajzot produkálni. Ilyenkor ne keseredj el!
Próbálkozz ujra! Ez még nálam is elõfordul néha, pedig jónéhány rajzot
elkészítettem már.
A precíz pontos munka a késõbbiekben meghálálja a figyelmességet!
Ja , és rengeteg idõt takarit meg számodra a hibakereséskor!

6. Raszter panel tervezése II. :
A raszter panel kötéseit bonyolultabb esetben számítógépes program
segítségével is megtervezheted. A terveket így könnyebben variálhatod,
javíthatod, a tetszésed szerinti változatban. A továbbfejlesztés és a
verziókövetés is egyszerûbben megoldható. Bizonyos programokkal
még a müködést is szimulálható. Ilyen pl. a ABACOM cég program együttese.

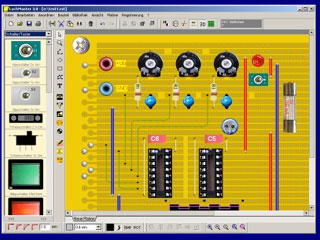

A képen a LoncMaster program részletét láthatod. Segítségével a raszter panel
kötéseit ellenõrzötten alakíthatod ki. Bõséges alkatrészkönyvtár és egyszerûen
kezelhetõ eszközkészlet segít terved megvalósításában. Kezdéshez
jó ugródeszka lehet. Szép, rendezett próbaáramköröket rajzolhatsz meg
segítségével.

7. Raszter panel elkészítése:
Gyûjtsd magad elé a kapcsolási rajzon vagy a mellékelt alkatrész listán
szereplõ alkatrészeket!  Ha ezeket a rajz sorrendjében kiteríted és elrendezed,
meghatározhatod a legkisebb területet, amelyen az áramkör megvalósítható.
Ezt módosíthatja ha dobozolod, akkor annak méretét kell figyelembe venni.
Fûrésszel vágj le egy megfelelõ darab raszterpanelt! Sûrû fogú kisfûrész a
a legmegfelelõbb. Vigyázz, általában bakelit  az alapanyag és könnyen reped!
Rakd a panelre, a szélére elõször a kivezetéseket, sorkapcsokat, és iratozd fel!
Utána a nagyobb alkatrészeket helyezd el, majd a végén a kisebb alkatrész
csoportokat is, a részegységeknek megfelelõen. Hagyj helyet módosításhoz is!

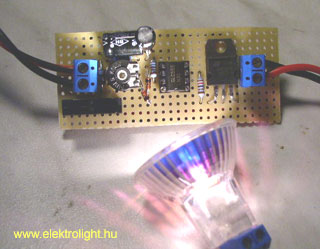

A képen pl. egy páka hõmérséklet szabályzó  elsõ összeállítása látható.

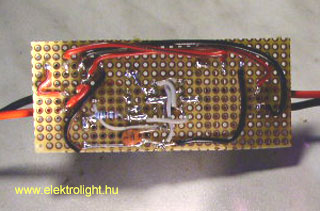

8. Raszter panel huzalozása:
Az alkatrészlábakat forraszd be! A panel átfordításakor gondjaid lehetnek,
mert néhány alkatrész kipotyoghat. Ez ellen a lábak behelyezés utáni
kismértékû görbítésével védekezhetsz. A másik módszer hogy csak az azonos
magasságúakat rakod be, és a panelt  árfordítod majd leforrasztod...
 Utána ismét berakod az azonos magasakat, a maradékot...
 Most jöhet a neheze !  A vezetékösszekötések beforrasztása.
A vezetékeket elég macerás beforrasztani, mivel elõ kell készíteni õket.
( Ajánlatos a végeket összesodorni és elõónozni.) Ezért, amit lehet, a kinyúló
alkatrészlábak áthajlításával, vagy ónösszefolyatással valósíts meg! Csak a
keresztezõ vezetékek kötését, és a nagyáramú áramutakat érdemes
vezetékkel átkötni. Gyakorlottabbak ezt ugyan fejbõl próbálgatják, de a
profik soha sem tévedhetnek, tehát ajánlatom a ceruzázás!
A kapcsolási rajzon a bekötött vezetéket egy ceruzavonással jelöld késznek!
Igy biztosan nem tévedsz el!  Jó munkát és egyben szórakozást!
