PROTO >>> PROTOTÍPUS NYOMTATOTTÁRAMKÖR ISMERTETÉSE |
 |
| | | | | | |
| | | | | | |
|
Egyoldalas feliratos forrasztásvédős nyáklapok, és kétoldalas huzalgalván :-)
protoáramkörök rendelhetők A4 méretig, scannelt rajzok, NET-es doksik alapján is.
Próbáld ki megéri! Elfogadható minőség elérhető áron.
Nincs minimál limit, valamint csak 500Ft elokeszitesii díjat kell fizetni A4 oldalanként!
Hogyan rendelheted meg?
|
|
Emailben:
|
1.Tervezd meg és exportáld ki a rajzokat képfile-ba, vagy szkenneld be a rajzokat szak-ujságból!
2.Küldd el a rajzokat 300 vagy 600 DPI-s TIFF, JPG esetleg BMP formátumban!
2MB.nál nagyobb képeket ajánlatos tömörített ( zip ) formátumban küldeni!
Email címem :
info 'kukac' elektrolight.hu
|
Mire kell ügyelned a megrendelésnél?
|
|
Tervezés:
|
1.Feleslegesen ne használj vékony vonalakat a tervezésnél!
2.A pontosabb fúrás érdekében ajánlatos a forraszpöttyök közepét 0,2mm-es fehér lyukra kiszedni!
3. Ajánlatos hogy a filenévbe írd be a nyák keretekkel határolt kivágási méretét!
4. Minden rétegen lehetőleg legyen valamilyen felirat, ha nem fér rá akkor a kereten kívül a vonal mellett!
5. Ezek a feiratok utaljanak a réteg típusára, és a megfelelő oldalról helyesen lehessen elolvasni!
|
|
|
Kivitelezés:
|
1. A megrendelt normál lemezeket automatikusan 1,5mm vastag 30mikronos anyagra készítem.
2. Az SMD-s lemezeknél kérhető 1mm alapanyag , ezen a rajzolatot pontosabban tudom kialakítani.
3.A forrasztási pöttyök, amelyeket furni kell, ne legyenek kisebbek 1,2mm-nél!
4. A sűrű rajzolatos nyákot automatikusan 0,6 , a vastagabb rajzolatosat 0,8 mm-es fúróval fúrom!
5. A kerektől eltérő, SMD, négyzetes vagy téglalap forrszemeket csak akkor fúrom ki, ha kiszedted a közepit!
6. A legkisebb ajánlott vonalvastagság és távolság 0,2mm, a legkisebb forszem lehetőleg 0,4mm legyen!
7. Ettől eltérő terveket is legyártom kérésre, de a jó minőséget már kevésbé tudom garantálni!
7.Eltérő igények esetén esetén is irj a címemre, és kérj ajánlatot!
info 'kukac' elektrolight.hu
|
További részleteket a helyes tervezésről, és a filmek ellenőrzéséről
az ÁRAMKÖRÖK TERVEZÉSE menüpont alatt találhatsz!
|
|
|

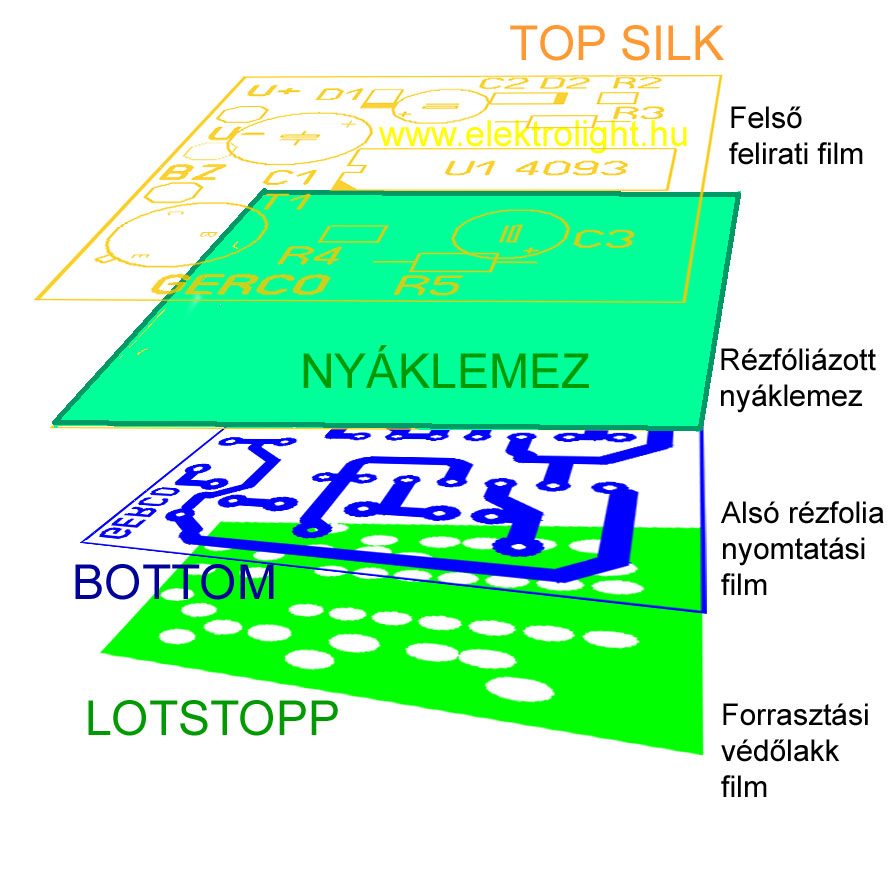

PROTO-1 >>> HAGYOMÁNYOS EGYOLDALAS PROTOTÍPUS NYOMTATOTTÁRAMKÖR KÉSZÍTÉS |
|
| | | | | | |
| | | | | | |
|
|
Hagyományos Egyoldalas Áramkörilap:
- Filmkészítés A4 oldalig, rétegenként
300.- Ft / lap
- Egyoldalas Áramkörilap komplett felirattal, fúrva
hagyományos 18.- Ft / cm2
- Egyoldalas Áramkörilap komplett felirattal,fúrva
500cm2 felett 15.- Ft / cm2
- Egyoldalas Áramkörilap komplett felirattal,fúrva
1000cm2 felett 12.- Ft / cm2
(Eltérő szériák gyártása egyedi megállapodás szerint )
|
|
|
|

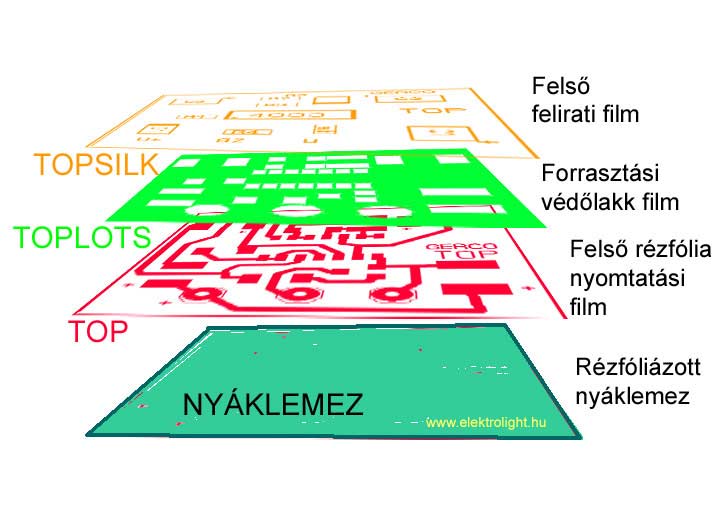

PROTO-2 >>> SMD ÉS KÉTOLDALAS PROTOTÍPUS NYOMTATOTTÁRAMKÖR KÉSZÍTÉS |
|
| | | | | | |
| | | | | | |
|
|
SMD és 2-Oldalas Áramkörilap :
- Filmkészítés A4 oldalig rétegenként
300.- Ft / lap
-SMD Áramkörilap 1.old komplett felirattal, fúrva
20.- Ft / cm2
-SMD Áramkörilap 1.old komplett felirattal, fúrva
500 cm2 felett 15.- Ft / cm2
-Kétoldalas Áramkörilap komplett felirattal,fúrva
24.- Ft / cm2
-Kétoldalas Áramkörilap komplett felirattal,fúrva
500 cm2 felett 18.- Ft / cm2
( 2 oldalas furatgalván áramkörkészítést nem vállalok,
csak huzalátkötésesre tervezett lapokat készítek)
|
|
|
|
|
|
|
|
|
