A KÖVETKEZŐ KÉPEK

BEPILLANTÁST ENGEDNEK AZ EDDIG VÉGZETT MUNKÁINKBA:

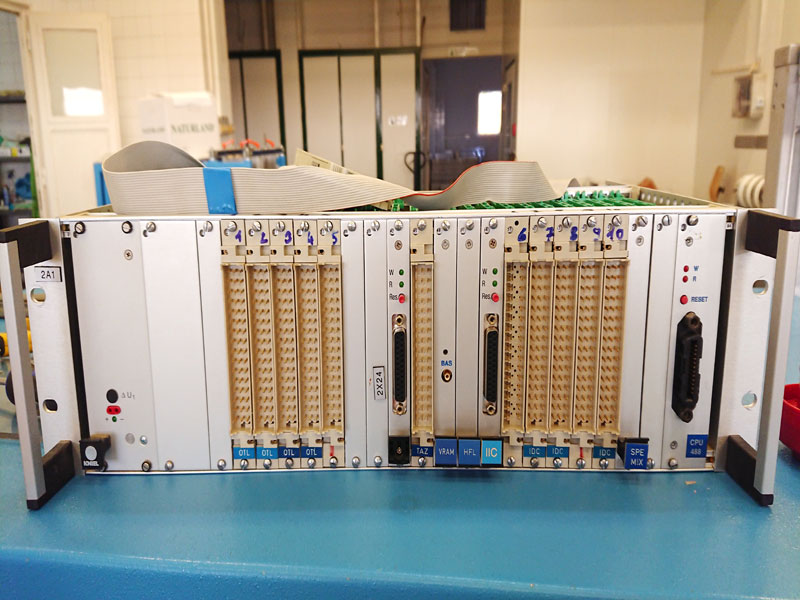

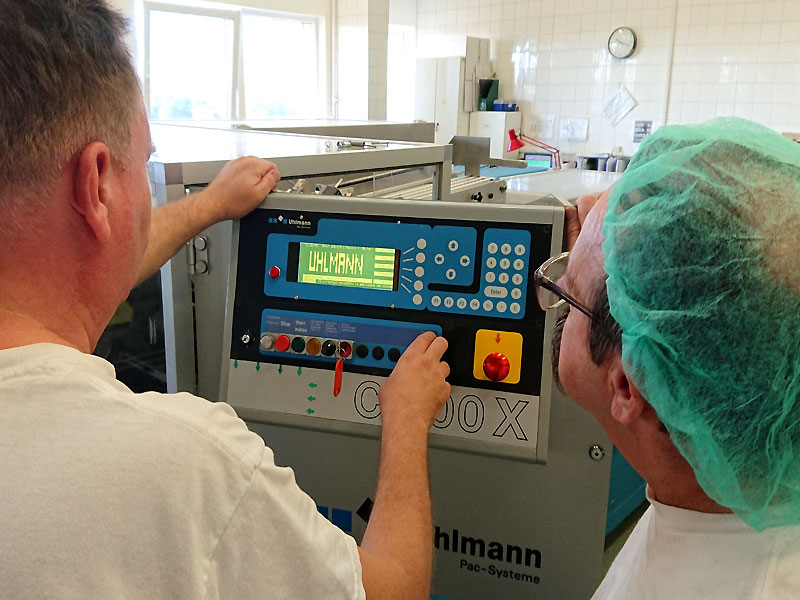

Csomagoló gép kijelző pótlása:

  Az eredeti kijelzőt
  már teljesen
  esélytelen
  volt beszerezni!

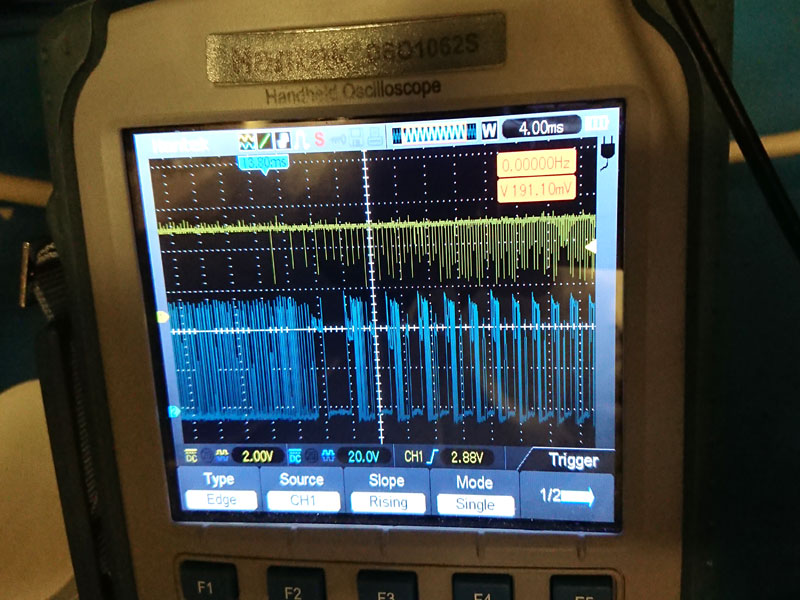

  A PCL
  kommunikáció
  felderítése után
  új kijelzőt
  terveztünk.

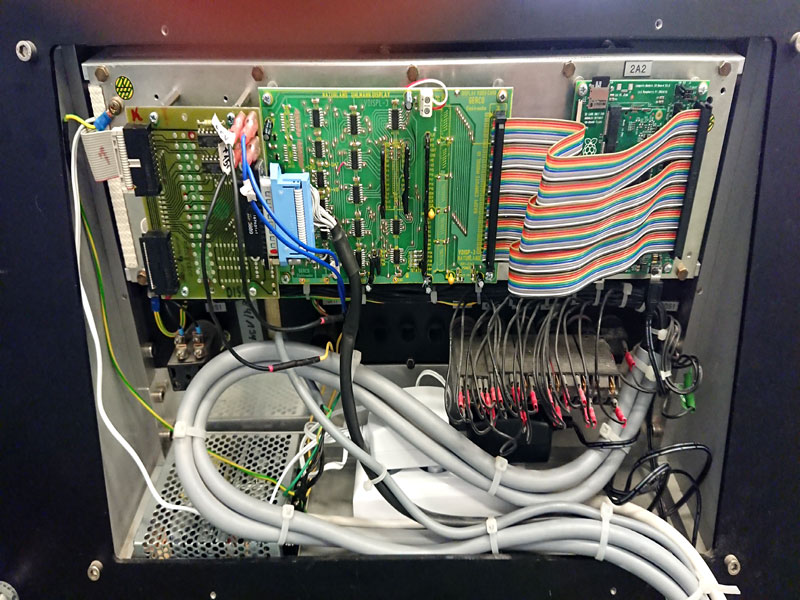

  A pótlásnak
  beépített kijelző
  egy RASBERRY PI
  számítógépből és
  egy hozzá
  tervezett
  jeldigitalizáló
  kártyából áll.

Önjáró állványzat DC Motorvezérlő javítás:

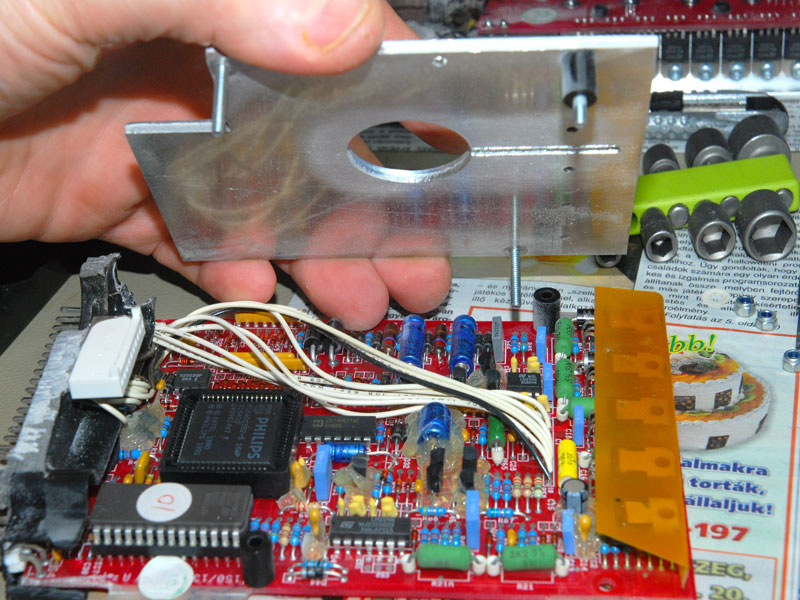

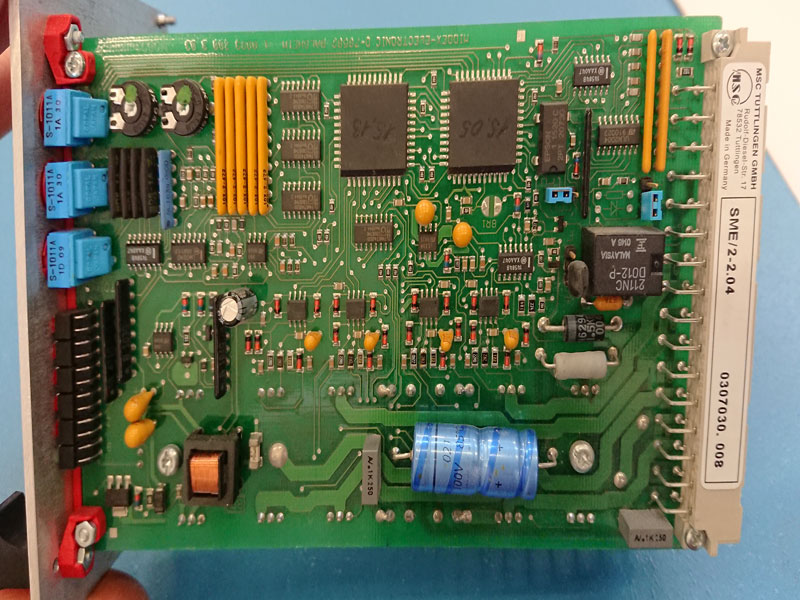

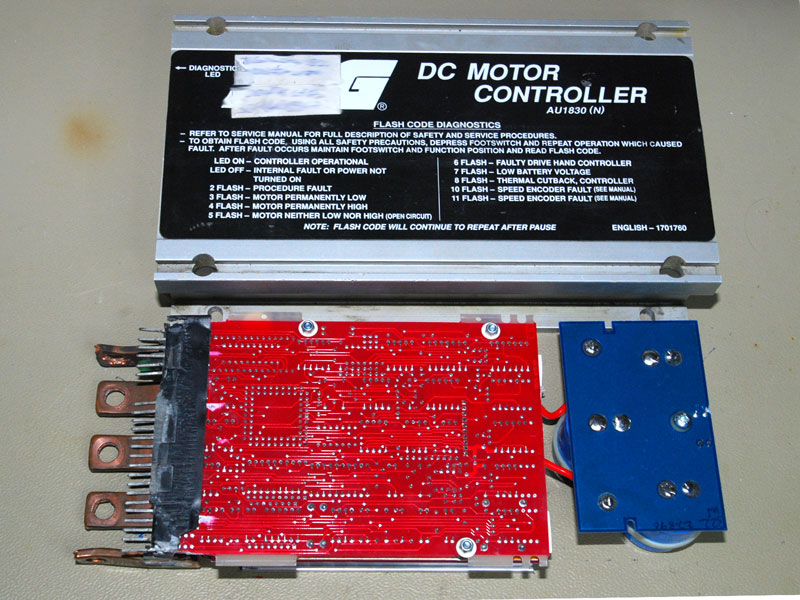

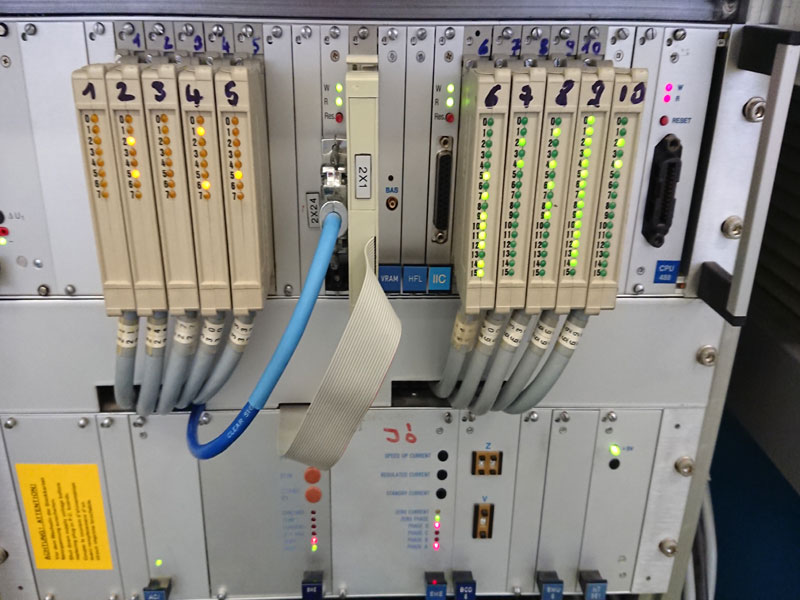

  A motorvezérlő
  kibontott
  állapotban.

  A motorvezérlés
  programozott
  elektronikát
  tartalmaz.

  Az esetek
  többségében
  a javítás
  az erősáramú
  alkatrészek
  csréjével
  megoldható

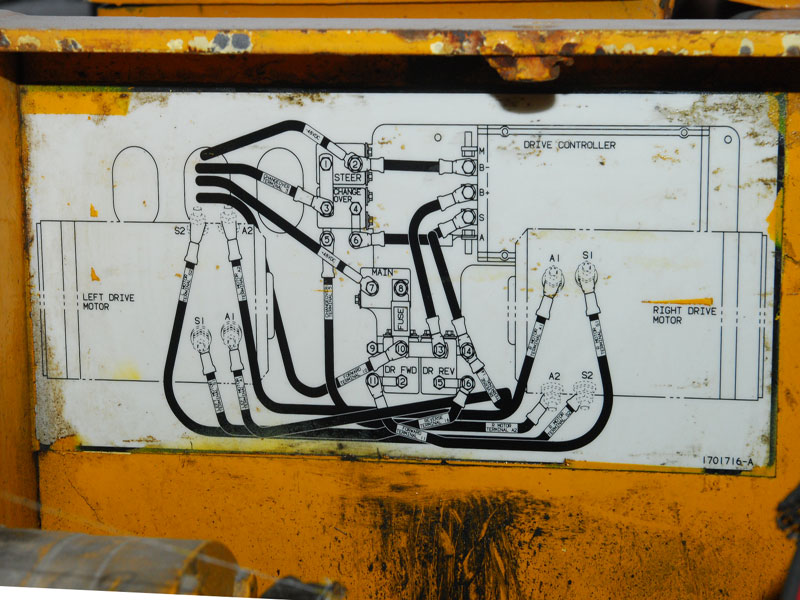

  A motorok
  bekötési
  rajza.

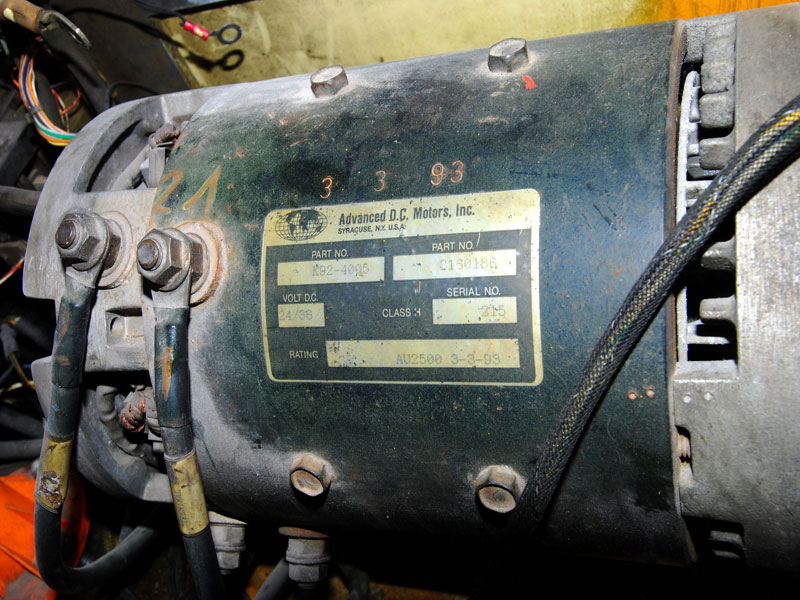

  A DC motor
  adattáblája.

CNC vezérlés tesztelő kárta tervezése kivitelezése:

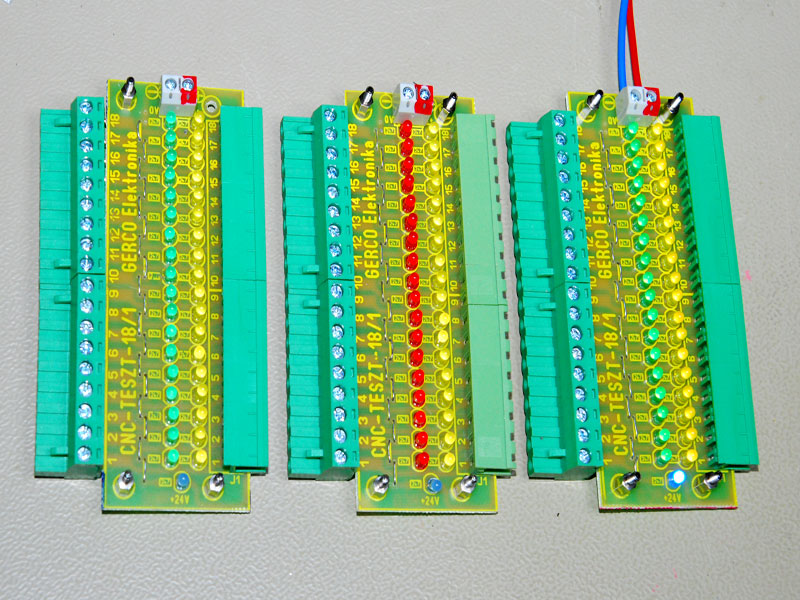

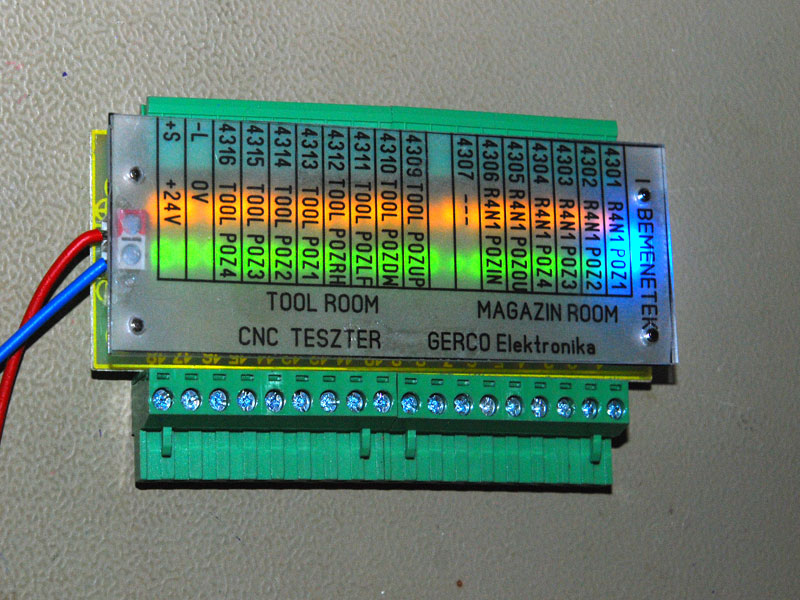

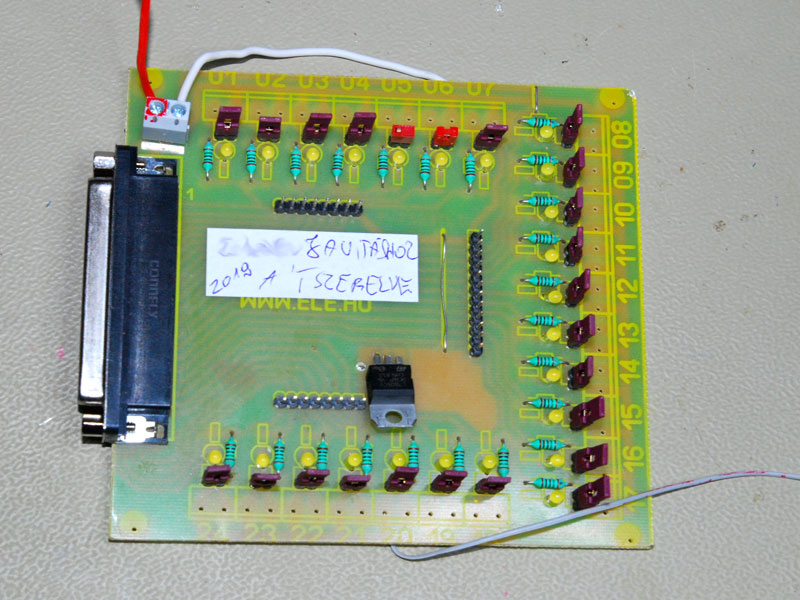

  A tesztelő kártya
  segitségével
  az összes
  be és kimenőjel
  állapota
  egyértelműen
  nyomonkövethető.

  A tesztelőkáryára
  egyértelműen
  feliratozhatók
  a poziciószámok.

Faipari CNC gép vezérlés javítása:

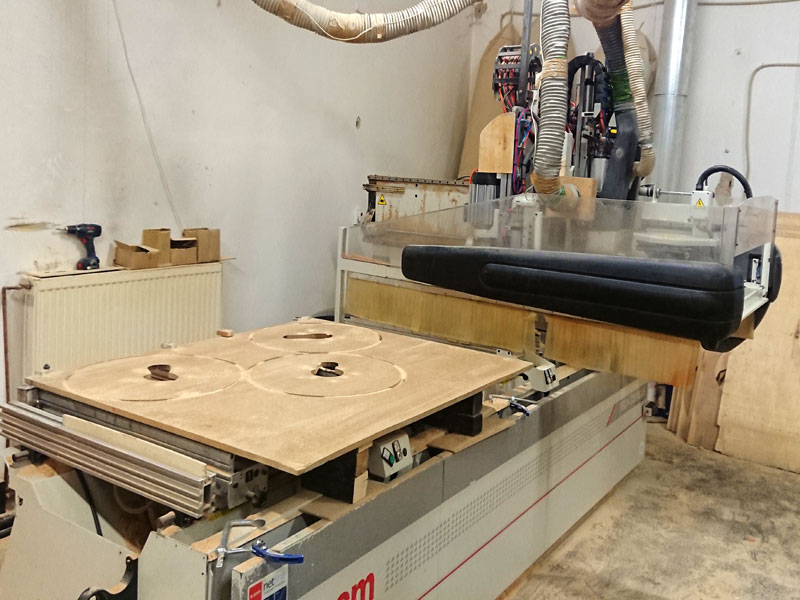

  A faipari
  CNC gép
  időnként
  hibára leáll.

  A motor
  driver
  egységek
  kijelzése
  rendben!

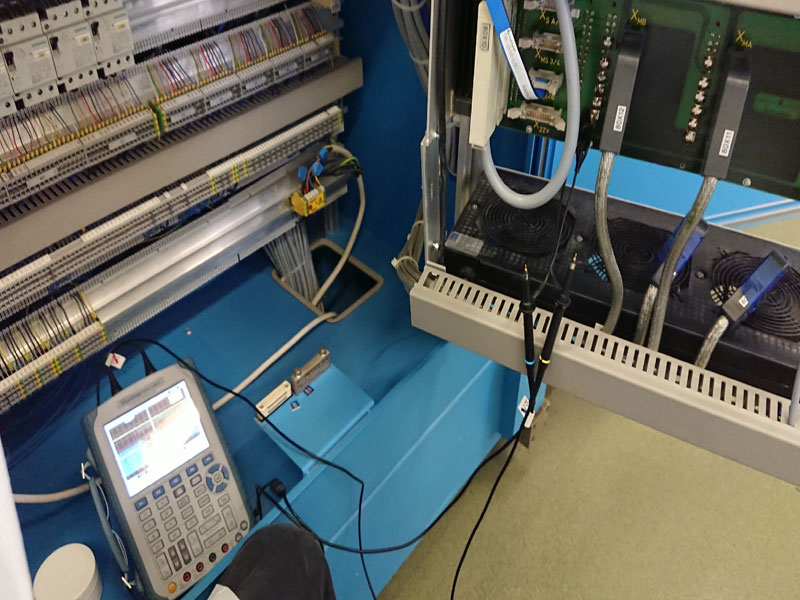

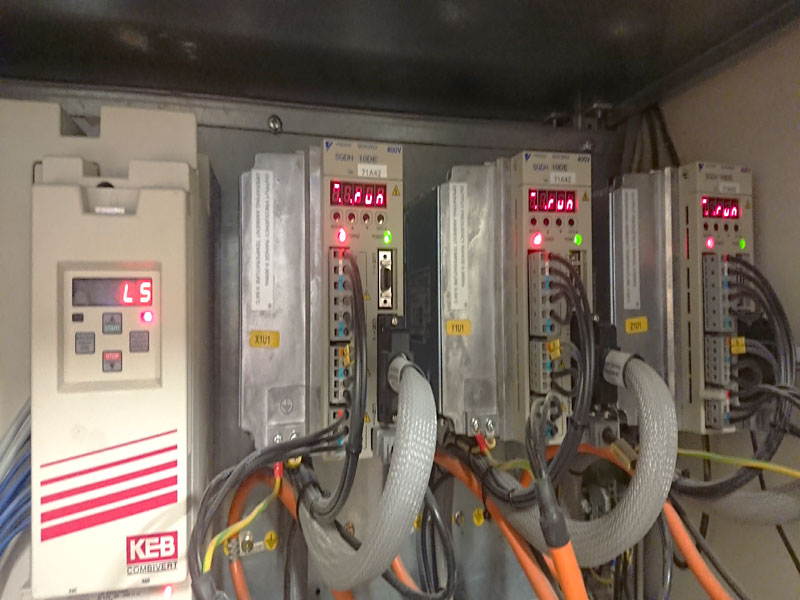

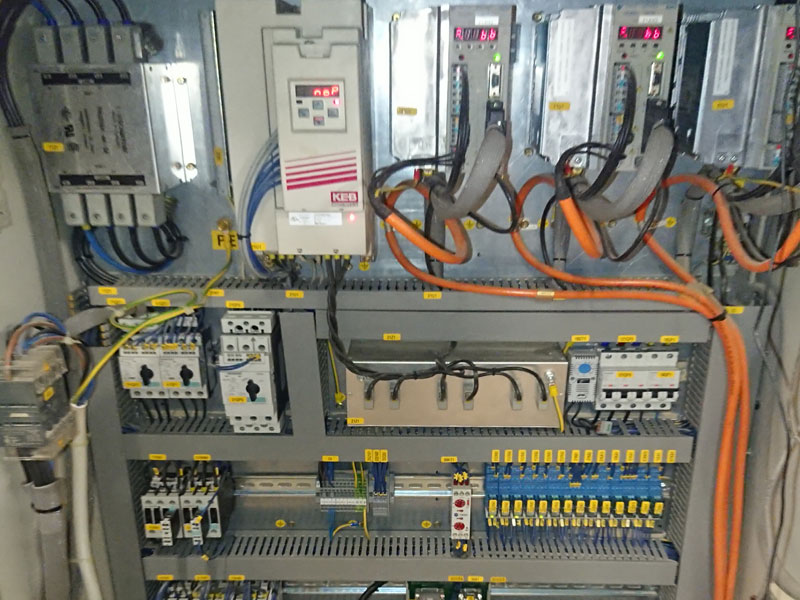

  Az főmotorhoz
  kimenő
  vezetékek
  ellenőrzése.

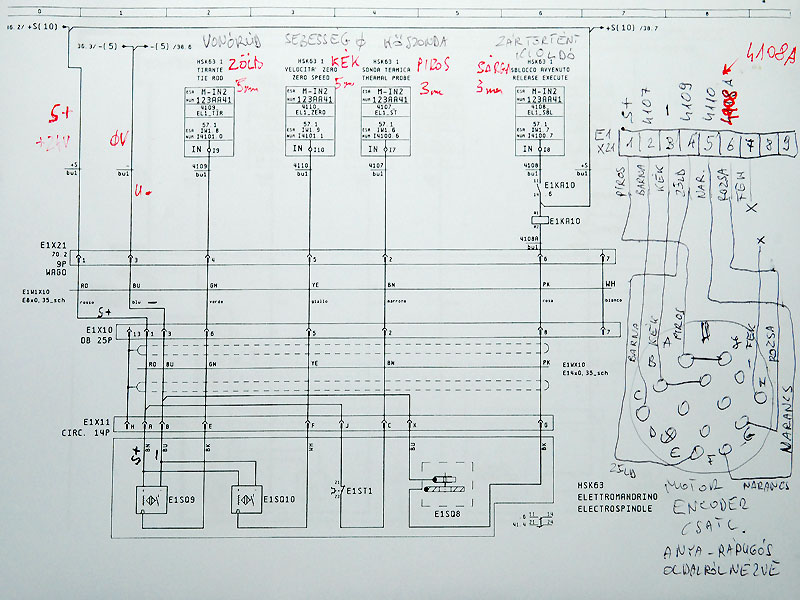

  A rajz szerint
  a csatlakozások
  beazonosítása
  megtörtént
  és az enkóder
  bemérése alapján
  kiderült a
  kontakthiba oka.

Egy másik CNC gép FANUC vezérlőjén kijelző csere:

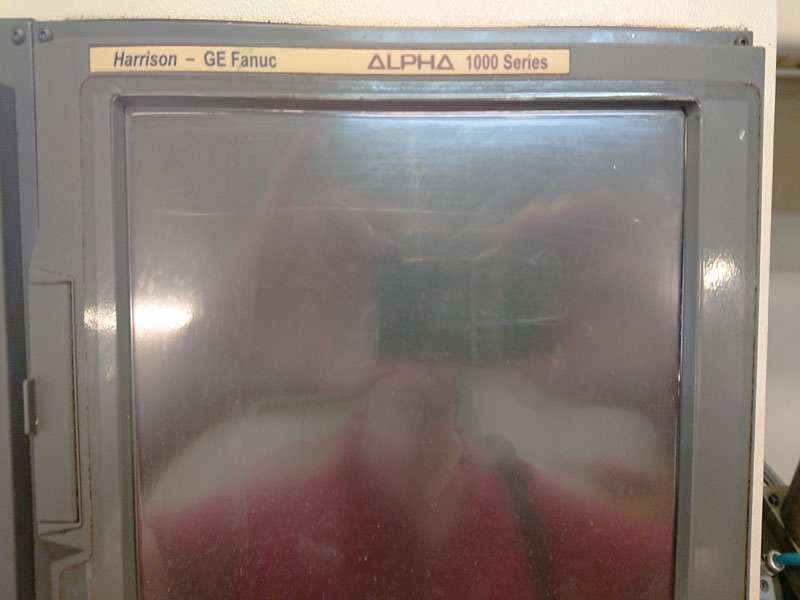

  A hibás
  Harrison-GE Fanuc
  ALPHA 1000 series
  kijelző.

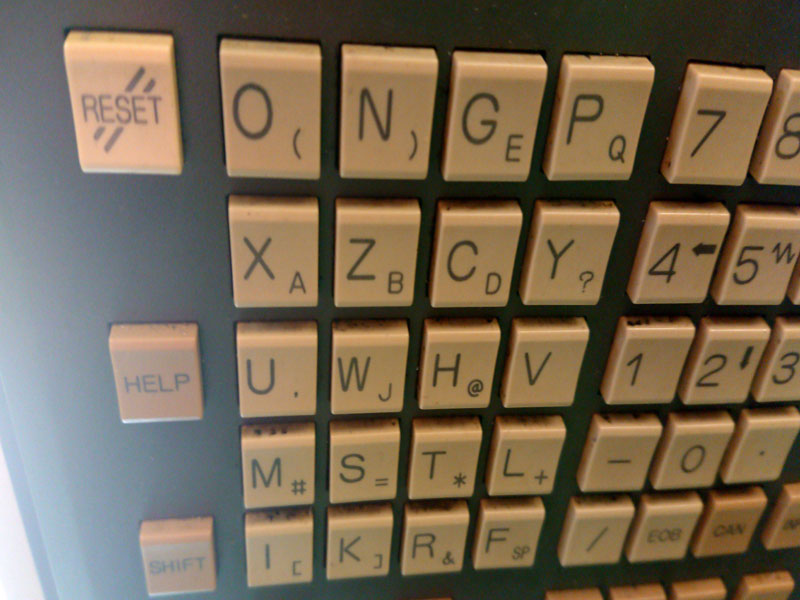

  A billentyűzet
  a tesztelés
  szerint
  üzemképes.

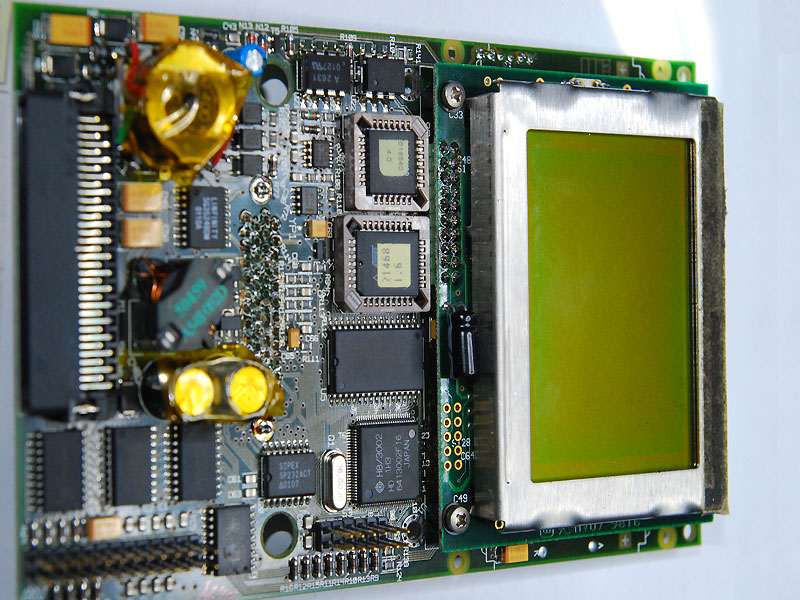

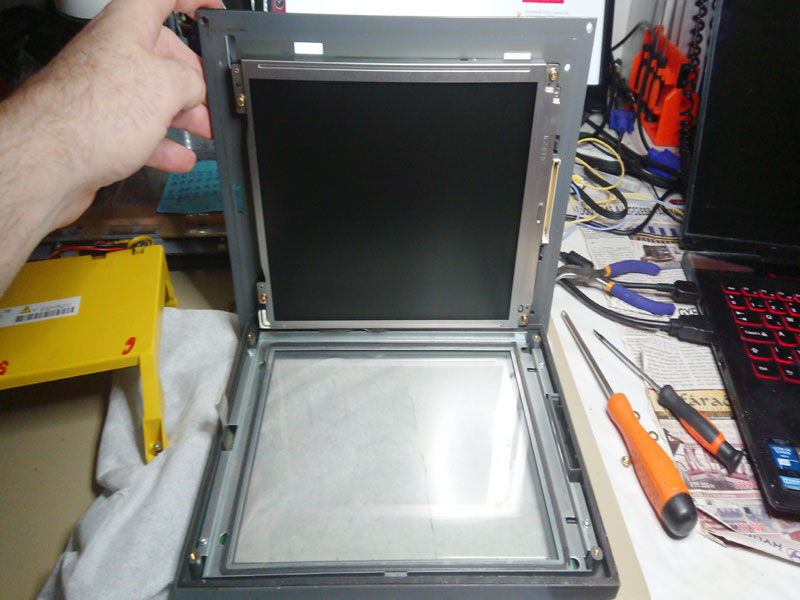

  A kijelző
  kiszerelése
  és szétemelése.
  megtörtént.

  A kijelző
  háttérvilágítását
  kell pótolni.

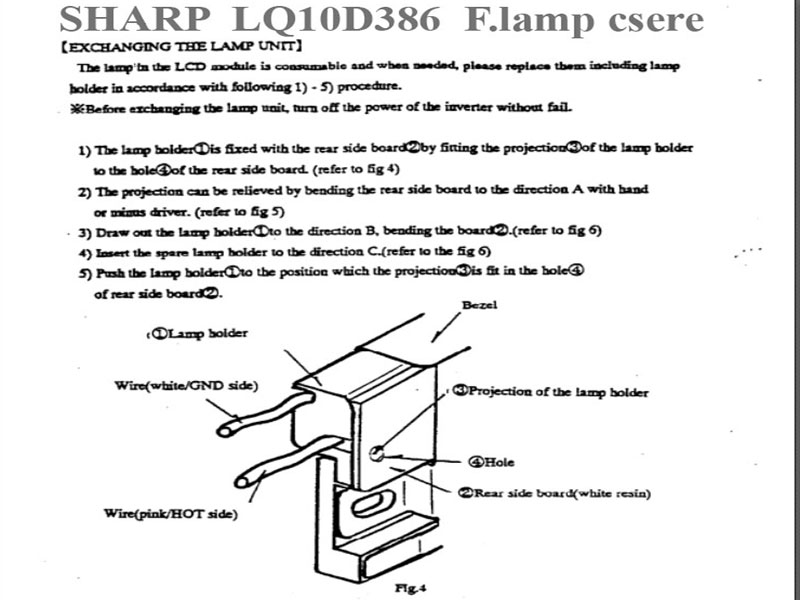

  A fluoreszcens
  lámpa
  beazonosítása és
  cseréje szükséges.

Még egy kijelző csere:

  A kézi leolvasó
  készülék
  kijelző csréje.

Meghajtó kártya állapot felmérése és tesztelése:

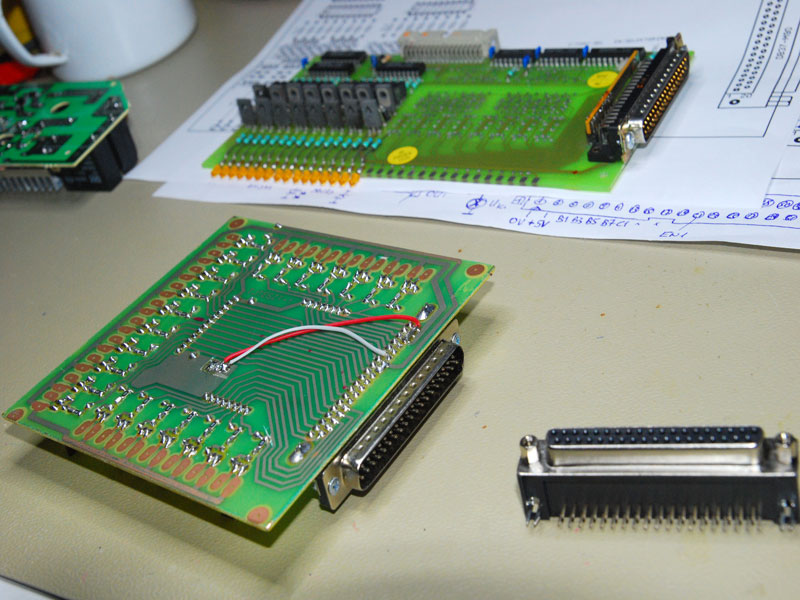

  A szelepeket
  meghajtó kártya
  tesztkörnyezetének
  kialakítása.

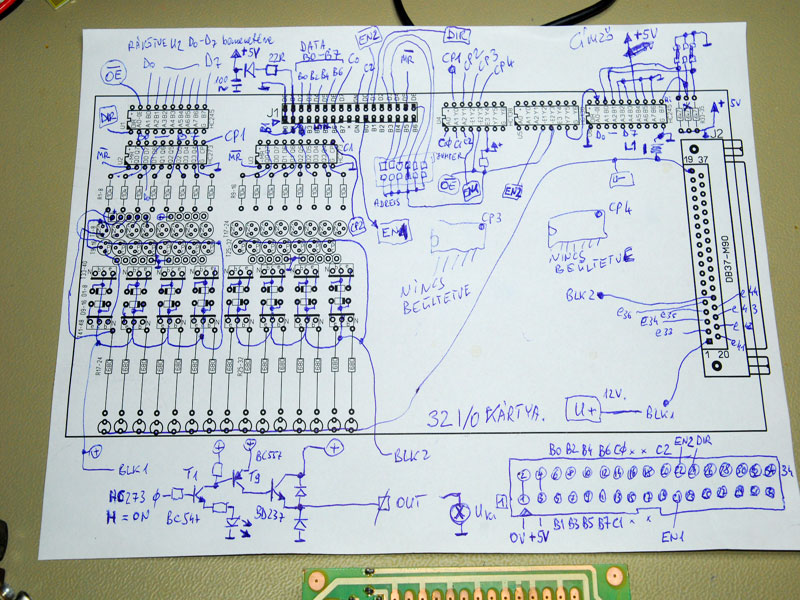

  Dokumentáció
  hiányában
  a kártya
  kapcsolástechnikáját
  a szükséges
  mértékig
  vissza kellett
  rajzolni.

  A kártya
  teszteléséhez
  egy már meglévő
  tesztkártyát
  huzaloztunk át.

Folyadéktöltő adagoló vezérlésének felújítása:

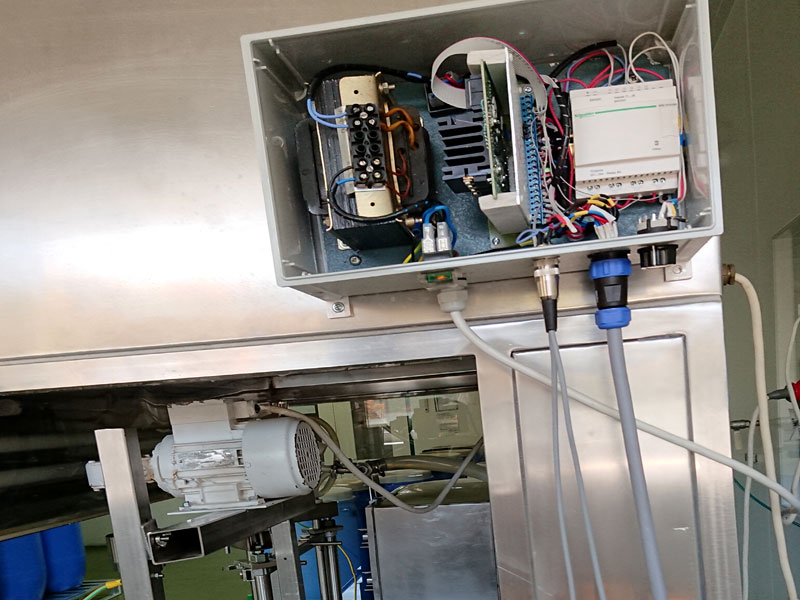

  Az eredeti
  vezérlő már
  nem volt javítható.

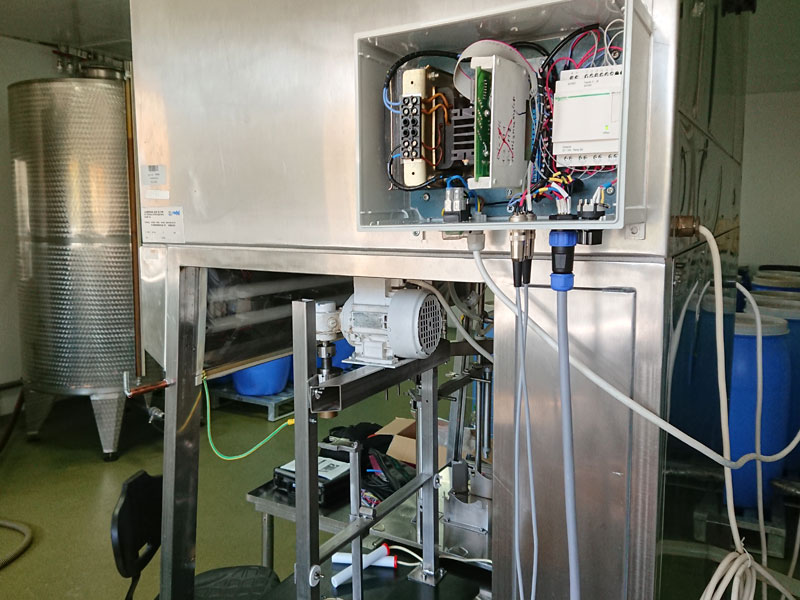

  Helyette egy
  új PLC-s
  vezérlést teveztünk
  építettunk be.

  A töltésvezérlés
  meghajtókártyája
  helyett is egy
  új kártyát
  készítettünk.
  Azóta a töltőgép
  megbízhatóan
  működik!

Nagysebességű léptetőmotor meghajtó kártya tervezése:

  A képen látható
  termék adagoló
  plc vezérlője
  időnként téveszt.

  A motorvezérlő
  kártya
  cseréjével a hiba
  javítható lenne
  de a kártya már
  nem beszerezhető!

  A kártya javítás
  sem kivitelezhető
  könnyedén mert
  az alkatrészekről
  eltávolították a
  típusjeleket!

  A kártya
  jelanalízise után
  annak teljeskörű
  újra tervezése
  és kivitelezése
  történt meg.
  Így már bármelyik
  motorvezérlő kártya
  a továbbiakban
  könnyen cserélhető.
  Ez a projekt nekünk
  megközelítőleg
   3 hónapig tartott!
  de eredményesen
   zárult!
